板框滤漆机,板框式加压滤漆机

板框滤漆机 板框式加压滤漆机主要用于绝缘材料厂、电磁阀厂,油漆制造厂以及生产类似漆液的化工产品生产厂生产流程中,亦可用于润滑油、变压器油、电容器油等油类的精细过滤,去除杂质及水份和污物,提高油漆的耐压强度,保证漆膜清洁光亮。我厂是国内板框式加压滤漆机产品的主要生产单位之一,属原国家机械工业部定点生产企业,积累近三十年的制造经验,产品质量优良,畅销多个国家及地区,板框压力式滤漆机具有设计合理,结构紧凑,操作方便、体积小,重量轻,性能可靠、过滤效率高等特点。
经构及工作原理
滤漆机是由底盘、齿轮泵、安全阀、隔爆式三相异步电机、滤床(包括压力表、滤板、滤框、滤纸、油盘)及各种液压管路等部件组成,电动机驱动齿轮泵运转,将漆罐中漆液吸入滤清器,进入齿轮泵,在齿轮泵的压力下,将漆液压入滤床过滤,通过滤纸将油中杂质滤净。安全阀是该机的保证装置,能自动控制压力,保证设备安全,作用是控制管道系统的压力,当压力超过规定值时,安全阀就立即启动,使油漆在泵中进行循环,压力不再上升,以确保设备安全运转。回油阀借助齿轮泵进口的真空作用,将油盘内的余漆吸入滤清器。最后汇集到出漆口输出。

冲孔器系滤漆机配套产品,用于滤纸进、出漆孔的冲制。

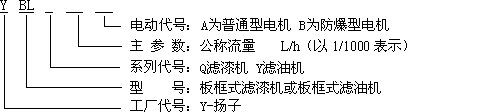

型号说明
名 称 单位 型号
额定流量(QG) L/min YBLQ90B YBLQ180B
滤油 160 滤油 300
滤漆 50-90 滤漆 100-180
过滤压力(PG) mpa 0.3
额定转速(ng) R/min 960
最大过滤压力(P) Mpa 0.6
过滤面积 1.6 3
过滤介质   滤纸 加夹滤布
漆液粘度 Cst 30-200(4号粘度计30±1℃)
漆液温度 ≤130
电动机 型号 YB132S-6 YB132M2-6
功率 3KW 5.5KW
进口管径 英寸 2" 2.1/2"
出口管径 英寸 1.1/2" 2"
滤纸规格 335*335
板框规格 280*280
滤框数量 11 21
滤板数量 12 22
排风口截面尺寸 ㎜*㎜ 200*70 300*100
外形尺寸 ㎜*㎜*㎜ 720*1512*1160 720*1772*1160
注:电机采用防爆电机。
