板框式滤油机

板框式滤油机 一、用途
  板框滤油机(双叫板框式加压滤油机)专供电厂、变电所(站)、供电所、油库(包括工厂油库)及有关工厂企业对变压器油、电容器油、及各种绝缘油等油液进行过滤,去除其杂质和少量水份,提高油液的耐压性能。对于粘度较高的油液,可以采用加温降低其粘度后进行过滤,亦有良好的净化作用,是理想的节油回收设备。

二、主要结构形式

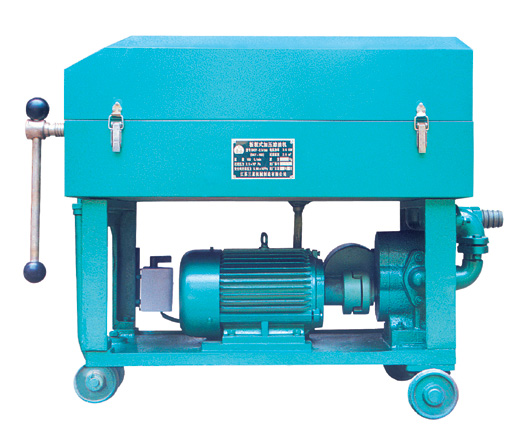

  本机是由齿轮泵l、滤清器4、安全阀5、回油阀3、放液水嘴7、滤床8(包括压力表、滤板、滤框、滤纸、油盘)、前支架12、后支架9、底盘11、拉杆13、联轴器10及电动机安装在底盘之上滤床之下,滤清器安装在齿轮泵的前侧,在滤清器上装有回油阀,并用聚氯乙烯管与油盘连接,滤床安装于齿轮泵与前后支架上边,其中滤板、滤框(见表1)顺序交替地组成各个独立的过滤室,滤纸夹在滤板与滤框之间。进、出油口胶管连接在进、出管接头15、6上,被滤油液从滤清器进油孔处吸入,通过滤清器去除较大杂质后,再进入齿轮泵。由于电动机通过联轴器带动齿轮泵旋转,使齿轮对油液产生挤压作用,因而使滤油液流进滤床,渗透出滤油纸将油中杂质滤净。由于滤油纸的毛细管作用,可以吸收油中残留水份。然后将滤油液从油管排出。安全阀的作用是控制管道系统的压力,当油压超过规定值时,安全阀就立即启动,使滤油液在泵中自行循环,油压不再上升,以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用,将油盘内的油吸入滤清器。放液水嘴供取油样进行耐压及其它理化性能试验。由于本机采用底盘滚轮14结构,可以通过人力拉动拉杆进行移动。

三、技术规格
名称 单位

型号中(B)表示采用防爆电动机的滤油机,供有防爆要求的场合使用、BAY型是旧型号

BASY(B)-0.7/224 BASY(B)-1.2/224 BASY(B)-1.4/224 BASY(B)-1.8/280 BASY(B)-2.0/280 BASY(B)-2.2/280
BASY-50 BASY-80 BASY-100 BASY-125 BASY-160 BASY-200
额定流量 L/min 50 80 100 125 160 200
过滤面积 平方米 0.7 1.2 1.4 1.8 2.0 2.2
过滤压力 Pa 2.5×105
最大过滤压力 Pa 5.88×105
滤油粘度 Cst ≤47,旧型滤油机只有33CST
过滤精度 μm 5
滤框数量 8 10 11 13 15 16
滤板数量 9 11 12 14 16 17
滤纸规格 mm 234X234 300X300
滤框规格 mm 224X224 280X280
电动机型号 / Y90S-4 Y100L2-4
YB90S-4 YB100L2-4
电机功率 KW 1.1 3.0
进口管径 1.5" 2"
出口管径 1" 1.5"
外形尺寸 mm 950×430×675 1070×490×770
950×430×705 1070×490×800
1、打孔机为随机标配产品,可用来为滤纸打孔。
2、202型恒温烘干箱为选购产品,用来烘干滤纸,反复使用,以达到节约资金目的。但我们建议直接更换滤纸,以达到更好的过滤效果。
3、海力LC真空滤油机适用于过滤的油液含水份较多。
4、对流量没有要求的可选用WG、GLJ过滤机及使用滤芯过滤油液LUC滤油车
