液压螺母

液压螺母 液压螺母将轴承推到紧定套上
液压螺母将轴承推到紧定套上
液压螺母将轴承推到锥形轴上
液压螺母将轴承推到锥形轴上
液压螺母示意图 液压螺母和止推螺母,加压释放紧定套
液压螺母和止推螺母,加压释放紧定套
液压螺母和专用止推螺母用于推动退卸套
液压螺母和专用止推螺母用于推动退卸套
  在工业生产中轴承的安装和拆卸关系到轴承的使用寿命,轴承安装及拆卸在锥形轴和锥形轴套上比较困难,需要借助于专用工具"液压螺母"在窄小空间产生大吨位的推动力,我公司生产的液压螺母是高速,方便地安装和拆卸轴承的得力助手。
  海力L-Y/YMQZ/HMV/HMVC液压螺母在超高油压的作用下,液压螺母活塞产生大吨位推力,轴和轴套受力均匀进行装配或拆卸,达到装配或拆卸轴承的作用。 液压螺母接头安装位置有两种,一种是装于螺母的端面,另外一种是装在液压螺母侧面,使液压螺母在窄小空间也能方便使用。 技术参数

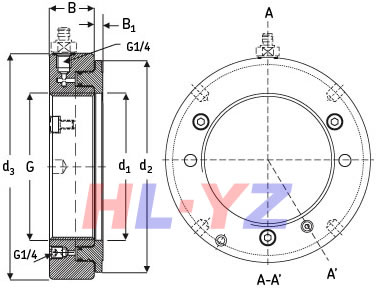

公制螺纹的液压螺母尺寸
型号 旧型号 G
螺纹
d1
mm
d2
mm
d3
mm
B
mm
B1
mm
允许活
塞位移
活塞
面积
mm2
重量
kg
海力L-Y10 HMV10E M50x1.5 50.5 104 114 38 4 5 2.900 2.70
海力L-Y11 HMV11E M55x2 55.5 109 120 38 4 5 3.150 2.75
海力L-Y12 HMV12E M60x2 60.5 115 125 38 5 5 3.300 2.80
海力L-Y13 HMV13E M65x2 65.5 121 130 38 5 5 3.600 3.00
海力L-Y14 HMV14E M70x2 70.5 127 135 38 5 5 3.800 3.20
海力L-Y15 HMV15E M75x2 75.5 132 140 38 5 5 4.000 3.40
海力L-Y16 HMV16E M80x2 80.5 137 146 38 5 5 4.200 3.70
海力L-Y17 HMV17E M85x2 85.5 142 150 38 5 5 4.400 3.75
海力L-Y18 HMV18E M90x2 90.5 147 156 38 5 5 4.700 4.00
海力L-Y19 HMV19E M95x2 95.5 153 162 38 5 5 4.900 4.30
海力L-Y20 HMV20E M100x2 100.5 158 166 38 6 5 5.100 4.40
海力L-Y21 HMV21E M105x2 105.5 163 172 38 6 5 5.300 4.65
海力L-Y22 HMV22E M110x2 110.5 169 178 38 6 5 5.600 4.95
海力L-Y23 HMV23E M115x2 115.5 174 182 38 6 5 5.800 5.00
海力L-Y24 HMV24E M120x2 120.5 179 188 38 6 5 6.000 5.25
海力L-Y25 HMV25E M125x2 125.5 184 192 38 6 5 6.200 5.35
海力L-Y26 HMV26E M130x2 130.5 190 198 38 6 5 6.400 5.65
海力L-Y27 HMV27E M135x2 135.5 195 204 38 6 5 6.600 5.90
海力L-Y28 HMV28E M140x2 140.5 200 208 38 7 5 6.800 6.00
海力L-Y29 HMV29E M145x2 145.5 206 214 39 7 5 7.300 6.50
海力L-Y30 HMV30E M150x2 150.5 211 220 39 7 5 7.500 6.60
海力L-Y31 HMV31E M155x3 155.5 218 226 39 7 5 8.100 6.95
海力L-Y32 HMV32E M160x3 160.5 224 232 40 7 6 8.600 7.60
海力L-Y33 HMV33E M165x3 165.5 229 238 40 7 6 8.900 7.90
海力L-Y34 HMV34E M170x3 170.5 235 244 41 7 6 9.400 8.40
海力L-Y36 HMV36E M180x3 180.5 247 256 41 7 6 10.300 9.15
海力L-Y38 HMV38E M190x3 191 259 270 42 8 7 11.500 10.5
海力L-Y40 HMV40E M200x3 201 271 282 43 8 8 12.500 11.5
海力L-Y41 HMV41E Tr205x4 207 276 288 43 8 8 12.800 12.0
海力L-Y42 HMV42E Tr210x4 212 282 294 44 8 9 13.400 12.5
海力L-Y43 HMV43E Tr215x4 217 287 300 44 8 9 13.700 13.0
海力L-Y44 HMV44E Tr220x4 222 293 306 44 8 9 14.400 13.5
海力L-Y45 HMV45E Tr225x4 227 300 312 45 8 9 15.200 14.5
海力L-Y46 HMV46E Tr230x4 232 305 318 45 8 9 15.500 14.5
海力L-Y47 HMV47E Tr235x4 237 311 326 46 8 10 16.200 16.0
海力L-Y48 HMV48E Tr240x4 242 316 330 46 10 10 16.500 16.0
海力L-Y50 HMV50E Tr250x4 252 329 342 46 10 10 17.600 17.5
海力L-Y52 HMV52E Tr260x4 262 341 356 47 10 11 18.800 19.0
海力L-Y54 HMV54E Tr270x4 272 352 368 48 11 12 19.800 20.5
海力L-Y56 HMV56E Tr280x4 282 363 380 49 12 12 21.100 22.0
海力L-Y58 HMV58E Tr290x4 292 375 390 49 13 13 22.400 22.5
海力L-Y60 HMV60E Tr300x4 302 386 404 51 14 14 23.600 25.5
海力L-Y62 HMV62E Tr310x5 312 397 416 52 10 14 24.900 27.0
海力L-Y64 HMV64E Tr320x5 322 409 428 53 10 14 26.300 29.5
海力L-Y66 HMV66E Tr330x5 332 419 438 53 10 14 27.000 30.0
海力L-Y68 HMV68E Tr340x5 342 430 450 54 10 14 28.400 31.5
海力L-Y69 HMV69E Tr345x5 347 436 456 54 10 14 29.400 32.5
海力L-Y70 HMV70E Tr350x5 352 442 464 56 10 14 29.900 35.0
海力L-Y72 HMV72E Tr360x5 362 455 472 56 10 15 31.300 35.5
海力L-Y73 HMV73E Tr365x5 367 460 482 57 11 15 31.700 38.5
海力L-Y74 HMV74E Tr370x5 372 466 486 57 11 16 32.800 39.0
海力L-Y76 HMV76E Tr380x5 382 476 498 58 11 16 33.500 40.5
海力L-Y77 HMV77E Tr385x5 387 483 504 58 11 16 34.700 41.0
海力L-Y80 HMV80E Tr400x5 402 499 522 60 11 17 36.700 45.5
海力L-Y82 HMV82E Tr410x5 412 510 534 61 11 17 38.300 48.0
海力L-Y84 HMV84E Tr420x5 422 522 546 61 11 17 40.000 50.0
海力L-Y86 HMV86E Tr430x5 432 532 556 62 11 17 40.800 52.5
海力L-Y88 HMV88E Tr440x5 442 543 566 62 12 17 42.500 54.0
海力L-Y90 HMV90E Tr450x5 452 554 580 64 12 17 44.100 57.5
海力L-Y92 HMV92E Tr460x5 462 565 590 64 12 17 45.100 60.0
海力L-Y94 HMV94E Tr470x5 472 576 602 65 12 18 46.900 62.0
海力L-Y96 HMV96E Tr480x5 482 587 612 65 12 19 48.600 63.0
海力L-Y98 HMV98E Tr490x5 492 597 624 66 12 19 49.500 66.0
海力L-Y100 HMV100E Tr500x5 502 609 636 67 12 19 51.500 70.0
海力L-Y102 HMV102E Tr510x6 512 624 648 68 12 20 53.300 74.0
海力L-Y104 HMV104E Tr520x6 522 634 658 68 13 20 54.300 75.0
海力L-Y106 HMV106E Tr530x6 532 645 670 69 13 21 56.200 79.0
海力L-Y108 HMV108E Tr540x6 542 657 682 69 13 21 58.200 81.0
海力L-Y110 HMV110E Tr550x6 552 667 693 70 13 21 59.200 84.0
海力L-Y112 HMV112E Tr560x6 562 678 704 71 13 22 61.200 88.0
海力L-Y114 HMV114E Tr570x6 572 689 716 72 13 23 63.200 91.0
海力L-Y116 HMV116E Tr580x6 582 699 726 72 13 23 64.200 94.0
海力L-Y120 HMV120E Tr600x6 602 721 748 73 13 23 67.300 100
海力L-Y126 HMV126E Tr630x6 632 754 782 74 14 23 72.900 110
海力L-Y130 HMV130E Tr650x6 652 775 804 75 14 23 76.200 115
海力L-Y134 HMV134E Tr670x6 672 796 826 76 14 24 79.500 120
海力L-Y138 HMV138E Tr690x6 692 819 848 77 14 25 84.200 127
海力L-Y142 HMV142E Tr710x7 712 840 870 78 15 25 87.700 135
海力L-Y150 HMV150E Tr750x7 752 883 912 79 15 25 95.200 146
海力L-Y160 HMV160E Tr800x7 802 936 965 80 16 25 103.900 161
海力L-Y170 HMV170E Tr850x7 852 990 1020 83 16 26 114.600 181
海力L-Y180 HMV180E Tr900x7 902 1043 1075 86 17 30 124.100 205
海力L-Y190 HMV190E Tr950x8 952 1097 1126 86 17 30 135.700 218
海力L-Y200 HMV200E Tr1000x8 1002 1150 1180 88 17 34 145.800 239
英制螺纹的液压螺母尺寸
型号 旧型号 G
in
节径
in
每英寸
螺纹数
d1
in
d2
in
d3
in
B
in
B1
in
行程
in
活塞
面积
in2
重量lb
海力L-C10 HMVC10E 1.967 1.9309 18 2.0 4.1 4.5 1.5 0.16 0.20 4.5 6.0
海力L-C11 HMVC11E 2.157 2.1209 18 2.2 4.3 4.7 1.5 0.16 0.20 4.9 6.1
海力L-C12 HMVC12E 2.360 2.3239 18 2.4 4.5 4.9 1.5 0.20 0.20 5.1 6.2
海力L-C13 HMVC13E 2.548 2.5119 18 2.6 4.8 5.1 1.5 0.20 0.20 5.6 6.6
海力L-C14 HMVC14E 2.751 2.7149 18 2.8 5.0 5.3 1.5 0.20 0.20 5.9 7.1
海力L-C15 HMVC15E 2.933 2.8789 12 3.0 5.2 5.5 1.5 0.20 0.20 6.2 7.5
海力L-C16 HMVC16E 3.137 3.0829 12 3,2 5.4 5.7 1.5 0.20 0.20 6.5 8.2
海力L-C17 HMVC17E 3.340 3.2859 12 3.4 5.6 5.9 1.5 0.20 0.20 6.8 8.3
海力L-C18 HMVC18E 3.527 3.4729 12 3.6 5.8 6.1 1.5 0.20 0.20 7.3 8.8
海力L-C19 HMVC19E 3.730 3.6759 12 3.8 6.0 6.4 1.5 0.20 0.20 7.6 9.5
海力L-C20 HMVC20E 3.918 3.8639 12 4.0 6.2 6.5 1.5 0.24 0.20 7.9 9.7
海力L-C21 HMVC21E 4.122 4.0679 12 4.2 6.4 6.8 1.5 0.24 0.20 8.2 10.3
海力L-C22 HMVC22E 4.325 4.2709 12 4.4 6.7 7.0 1.5 0.24 0.20 8.7 10.9
海力L-C24 HMVC24E 4.716 4.6619 12 4.7 7.0 7.4 1.5 0.24 0.20 9.3 11.6
海力L-C26 HMVC26E 5.106 5.0519 12 5.1 7.5 7.8 1.5 0.24 0.20 9.9 12.5
海力L-C28 HMVC28E 5.497 5.4429 12 5.5 7.9 8.2 1.5 0.28 0.20 10.5 13.2
海力L-C30 HMVC30E 5.888 5.8339 12 5.9 8.3 8.7 1.5 0.28 0.20 11.6 14.6
海力L-C32 HMVC32E 6.284 6.2028 8 6.3 8.8 9.1 1.6 0.28 0.24 13.3 16.8
海力L-C34 HMVC34E 6.659 6.5778 8 6.7 9.3 9.6 1.6 0.28 0.24 14.6 18.5
海力L-C36 HMVC36E 7.066 6.9848 8 7.1 9.7 10.1 1.6 0.28 0.24 16.0 20.2
海力L-C38 HMVC38E 7.472 7.3908 8 7.5 10.2 10.6 1.7 0.31 0.28 17.8 23.1
海力L-C40 HMVC40E 7.847 7.7658 8 7.9 10.7 11.1 1.7 0.31 0.31 19.4 25.4
海力L-C44 HMVC44E 8.628 8.5468 8 8.7 11.5 12.0 1.7 0.31 0.35 22.3 29.8
海力L-C48 HMVC48E 9.442 9.3337 6 9.5 12.4 13.0 1.8 0.35 0.39 25.6 35.3
海力L-C52 HMVC52E 10.192 10.0837 6 10.3 13.4 14.0 1.9 0.35 0.43 29.1 41.9
海力L-C54 HMV 54E 10.604 10.4960 6 10.7 13.9 14.5 1.9 0.35 0.47 30.7 45.2
海力L-C56 HMVC56E 11.004 10.8957 6 11.1 14.3 15.0 1.9 0.35 0.47 32.7 48.5
海力L-C60 HMVC60E 11.785 11.6767 6 11.9 15.2 15.9 2.0 0.39 0.55 36.6 56.2
海力L-C64 HMVC64E 12.562 12.4537 6 12.7 16.1 16.9 2.1 0.39 0.55 40.8 65.0
海力L-C68 HMVC68E 13.339 13.2190 5 13.5 16.9 17.7 2.1 0.39 0.55 44.0 69.4
海力L-C72 HMVC72E 14.170 14.0500 5 14.3 17.9 18.6 2.2 0.39 0.59 48.5 78.3
海力L-C76 HMVC76E 14.957 14.8370 5 15.0 18.7 19.6 2.3 0.43 0.63 51.9 89.3
海力L-C80 HMVC80E 15.745 15.6250 5 15.8 19.6 20.6 2.4 0.43 0.67 56.9 100
海力L-C84 HMVC84E 16.532 16.4120 5 16.6 20.6 21.5 2.4 0.43 0.67 62.0 110
海力L-C88 HMVC88E 17.319 17.1990 5 17.4 21.4 22.3 2.4 0.47 0.67 65.9 119
海力L-C92 HMVC92E 18.107 17.9870 5 18.2 22.2 23.3 2.5 0.47 0.67 69.9 132
海力L-C96 HMVC96E 18.894 18.7740 5 19.0 23.1 24.1 2.6 0.47 0.75 75.3 139
海力L-C100 HMVC100E 19.682 19.5620 5 19.8 24.0 25.0 2.6 0.47 0.75 79.8 154
海力L-C106 HMVC106E 20.867 20.7220 4 20.9 25.4 26.4 2.7 0.51 0.83 87.1 174
海力L-C112 HMVC112E 22.048 21.9030 4 22.1 26.7 27.7 2.8 0.51 0.87 94.9 194
海力L-C120 HMVC120E 23.623 23.4780 4 23.7 28.4 29.4 2.9 0.51 0.91 104.3 220
海力L-C126 HMVC126E 24.804 24.6590 4 24.9 29.7 30.8 2.9 0.55 0.91 113.0 243
海力L-C134 HMVC134E 26.379 26.2340 4 26.5 31.3 32.5 3.0 0.55 0.94 123.2 265
海力L-C142 HMVC142E 27.961 27.7740 3 28.0 33.1 34.3 3.1 0.59 0.98 135.9 298
海力L-C150 HMVC150E 29.536 29.3490 3 29.6 34.8 35.9 3.1 0.59 0.98 147.6 322
海力L-C160 HMVC160E 31.504 31.3170 3 31.6 36.9 38.0 3.1 0.63 0.98 161.0 355
海力L-C170 HMVC170E 33.473 33.2860 3 33.5 39.0 40.2 3.3 0.63 1.02 177.6 399
海力L-C180 HMVC180E 35.441 35.2540 3 35.5 41.1 42.3 3.4 0.67 1.18 192.4 452
海力L-C190 HMVC190E 37.410 37.2230 3 37.5 43.2 44.3 3.4 0.67 1.18 210.3 481
无螺纹的液压螺母
型号 旧型号 孔径 G mm in 型号 旧型号 孔径 G mm in
海力L-A10 HMV 10E/A101 46.7 1.84 海力L-A62 HMV 62E/A101 304.7 12.00
海力L-A11 HMV 11E/A101 51.1 2 海力L-A64 HMV 64E/A101 314.7 12.39
海力L-A12 HMV 12E/A101 56.1 2.21 海力L-A66 HMV 66E/A101 324.7 12.78
海力L-A13 HMV 13E/A101 61.1 2.41 海力L-A68 HMV 68E/A101 334.7 13.18
海力L-A14 HMV 14E/A101 66.1 2.60 海力L-A69 HMV 69E/A101 339.7 13.37
海力L-A15 HMV 15E/A101 71.1 2.80 海力L-A70 HMV 70E/A101 344.7 13.57
海力L-A16 HMV 16E/A101 76.1 3.00 海力L-A72 HMV 72E/A101 354.7 13.96
海力L-A17 HMV 17E/A101 81.1 3.19 海力L-A73 HMV 73E/A101 359.7 14.16
海力L-A18 HMV 18E/A101 86.1 3.39 海力L-A74 HMV 74E/A101 364.7 14.36
海力L-A19 HMV 19E/A101 91.1 3.59 海力L-A76 HMV 76E/A101 374.7 14.75
海力L-A20 HMV 20E/A101 96.1 3.78 海力L-A77 HMV 77E/A101 379.7 14.95
海力L-A21 HMV 21E/A101 101.1 3.98 海力L-A80 HMV 80E/A101 394.7 15.54
海力L-A22 HMV 22E/A101 106.1 4.18 海力L-A82 HMV 82E/A101 404.7 15.93
海力L-A23 HMV 23E/A101 111.1 4.37 海力L-A84 HMV 84E/A101 414.7 16.33
海力L-A24 HMV 24E/A101 116.1 4.57 海力L-A86 HMV 86E/A101 424.7 16.72
海力L-A25 HMV 25E/A101 121.1 4.77 海力L-A88 HMV 88E/A101 434.7 17.11
海力L-A26 HMV 26E/A101 126.1 4.96 海力L-A90 HMV 90E/A101 444.7 17.51
海力L-A27 HMV 27E/A101 131.1 5.16 海力L-A92 HMV 92E/A101 454.7 17.90
海力L-A28 HMV 28E/A101 136.1 5.36 海力L-A94 HMV 94E/A101 464.7 18.30
海力L-A29 HMV 29E/A101 141.1 5.56 海力L-A96 HMV 96E/A101 474.7 18.69
海力L-A30 HMV 30E/A101 146.1 5.75 海力L-A98 HMV 98E/A101 484.7 19.08
海力L-A31 HMV 31E/A101 149.8 5.90 海力L-A100 HMV 100E/A101 494.7 19.48
海力L-A32 HMV 32E/A101 154.8 6.09 海力L-A102 HMV 102E/A101 503.7 19.83
海力L-A33 HMV 33E/A101 159.8 6.29 海力L-A104 HMV 104E/A101 513.7 20.22
海力L-A34 HMV 34E/A101 164.8 6.49 海力L-A106 HMV 106E/A101 523.7 20.62
海力L-A36 HMV 36E/A101 174.8 6.88 海力L-A108 HMV 108E/A101 533.7 21.01
海力L-A38 HMV 38E/A101 184.8 7.28 海力L-A110 HMV 110E/A101 543.7 21.41
海力L-A40 HMV 40E/A101 194.8 7.67 海力L-A112 HMV 112E/A101 553.7 21.80
海力L-A41 HMV 41E/A101 200.2 7.88 海力L-A114 HMV 114E/A101 563.7 22.19
海力L-A42 HMV 42E/A101 205.2 8.08 海力L-A116 HMV 116E/A101 573.7 22.59
海力L-A43 HMV 43E/A101 210.2 8.28 海力L-A120 HMV 120E/A101 593.7 23.37
海力L-A44 HMV 44E/A101 215.2 8.47 海力L-A126 HMV 126E/A101 623.7 24.56
海力L-A45 HMV 45E/A101 220.2 8.67 海力L-A130 HMV 130E/A101 643.7 25.34
海力L-A46 HMV 46E/A101 225.2 8.87 海力L-A134 HMV 134E/A101 663.7 26.13
海力L-A47 HMV 47E/A101 230.2 9.06 海力L-A138 HMV 138E/A101 683.7 26.92
海力L-A48 HMV 48E/A101 235.2 9.26 海力L-A142 HMV 142E/A101 702.7 27.67
海力L-A50 HMV 50E/A101 245.2 9.65 海力L-A150 HMV 150E/A101 742.7 29.24
海力L-A52 HMV 52E/A101 255.2 10.05 海力L-A160 HMV 160E/A101 792.7 31.21
海力L-A54 HMV 54E/A101 265.2 10.44 海力L-A170 HMV 170E/A101 842.7 33.18
海力L-A56 HMV 56E/A101 275.2 10.83 海力L-A180 HMV 180E/A101 892.7 35.15
海力L-A58 HMV 58E/A101 285.2 11.23 海力L-A190 HMV 190E/A101 941.7 37.07
海力L-A60 HMV 60E/A101 295.2 11.62 海力L-A200 HMV 200E/A101 991.7 39.04
液压千斤顶相关产品(请点击产品名称查看详细资料)
电动液压千斤顶(海力F-V50-1000T) - 同步千斤顶 - 大吨位液压顶(海力F-Q顶管机大行程) 大吨位分离式液压顶
薄型顶(吨位5-200T行程6-80mm) - 薄型同步千斤顶(薄型海力B-V)
桥梁千斤顶(海力M-B) - 超薄型千斤顶(RSM5-150T) - 薄型千斤顶(RCS5-100T)
空间窄小-如桥梁
更换支座
穿心千斤顶(海力H-C空心顶) - 空心千斤顶(RCH穿心顶) - 双作用空心千斤顶(RRH) 具有拉伸功能空
心液压顶
自锁千斤顶(海力L-V50-1080T) - 自锁同步千斤顶 - 自锁式千斤顶(CLL) 需长时间支撑重
物液压顶
双作用千斤顶(10-200T) - 手动千斤顶(5-100T) - 双节千斤顶(多节) 小吨位分离式液
压顶
超高压千斤顶(CLR) - 电动千斤顶(DYG) - 大吨位千斤顶(CLS) - 电动液压油缸 大吨位液压顶旧
型号
电动泵(海力B-V电动泵站) - 液压油缸 - 双向手动泵(YSSB) - 单向手动泵(YCSB)
液压千斤顶选型调查表(在括号中填上数据,并留下联系方法,最后再提交)
单位:
姓名:
电话:
传真:
手机:
邮箱:
