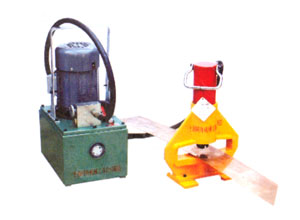

DYCK-21型电动液压冲孔机,电动冲孔机

冲孔机
 额定工作压力 63Mpa
 油缸行程 60mm
 最大冲剪力 147KN
 冲孔直径(Ф) 9.11.14.18.21mm
 最大冲孔厚度 10mm
 外形尺寸 260×120×350mm
 重  量 30Kg

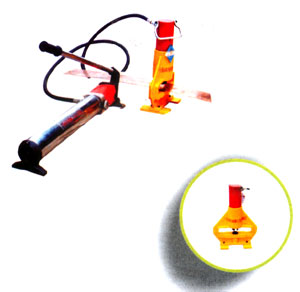

产品推荐:海力DP电动液压弯排机,DYCK液压冲孔机,DYQP液压切排机可合用一个海力B电动泵站或YSB手动泵站 YCK-21型分离式液压冲孔机
主要技术参数
 额定工作压力 30T
 油缸行程 60mm
 最大冲剪力 147KN
 冲孔直径(Ф) 9.11.14.18.21mm
 最大冲孔厚度 10mm
 外形尺寸 260×120×350mm
 重  量 25Kg
一、概述:
本公司生产的分离式液压冲孔机是一种用于铜排、铝排冲孔的理想工具,也是本公司生产的弯排机、切排机的配套工具。本机具有结构合理、操作方便、安全省力等特点。广泛用于工矿企业。特别适用于供用电行业在安装电力线路进对铜排或铝捧进行冲孔作业。
本机可以与本公司生产的ZB6302超高压电动油泵快速联接,并接通电源即可作业。也可以在无电力源的情况下与手动油泵快速速联接即可作业。二、技术参数:
冲孔直径(mm) 9、11、14、18、21
排厚(mm) 4~l0
工作压力(MPA) 63
油缸行程(mm) 60
油缸最大切断力(T) 15
液压油牌号 N15
三、结构示意图
l、快速接头
2、油缸
3、机体
4、冲头
5、下模

四、使用方法及注意事项:
1、根据需要安装好相应的冲头和下模。
2、将高压软管一端与电动油泵或手动油泵接上,再将另一端的快速接头活动外套向后拉,套上冲孔机油缸上的快速接头后松手,活动外套即可自动复位扣上,遮时将工件定位后即可作业。
3、被冲排应基本平整。
4、在使用过程中应注意加油和放气、
5、在有荷载情况下,不得将快速接头卸下。
6,不得在有腐蚀性物质的场所作业或存放。
