液压千斤顶液压传动的工作原理
发布时间：2012-10-08 来源：扬子工具集团 浏览次数:9912图1-3利用帕斯卡原理做成的液压千斤顶是最简单而标准的液压系统，它清楚地说明了液压系统的工作原理就是帕斯卡原理的应用。
液压千斤顶由大小液压缸1与2(小液压缸1也叫液压泵)、钢球单向阀4与5、油箱7、截止阀3及操纵手柄6等组成。当用手操纵手柄6上提小活塞l时，小活塞下端空出一段容积的体积逐渐增大而形成真空，钢球单向阀5在大气压的作用下打开。而钢球单向阀4在负载压力的作用下处于关闭状态，油箱7的油经阀5进入小液压缸；当压下手柄时，小液压缸活塞下移r，挤压其下腔的油液，阀5关闭，小液压缸下腔的油液在手柄，6下压时压力增高，顶开单向阀4进入大液压缸，推动大活塞上移面顶起重物，此时由于油液压差使阀5关闭不会倒流回油箱；再次提起手柄时，大液压缸内的压力油也不会倒流人小液压缸，因为此时单向阀4因压差作用而自动关闭，所以大缸下腔还维持有压顶起重物的状态。这样当反复抬起和压下手柄6时，小液压缸不断交替地进行从油箱吸油和将油压人大液压缸，将重物一点一点地顶起，当需放下重物时，打开截止阀3，大液压缸2下腔压力油与油箱相通而泄压，液压缸活塞2在重力的作用下下移，将大液压缸中的油液挤回油箱而下落。千斤顶的工作程序如图1-3(c)所示。
通过对液压千斤顶的工作原理和我们平时操纵液压千斤顶的工作实践可知：
(1)压力的大小取决于外负载如果大活塞2上没有重物(外负载)，则摇动手柄6的力就很小；活塞2上的重物越重，摇动手柄的力就越大，缸内的油液被挤压的程度就越大，即缸内封闭腔内的压力就越高。也就是说，缸内的压力的大小取决于外负载。
(2)速度是由流量大小决定的r如果手柄6摇动的速度快，小活塞往复运动挤进大液压缸的液体量（流量）就多，大活塞2上升的速度就快。也就是说，速度是由流量大小决定的。
(c)千斤顶的工作程序

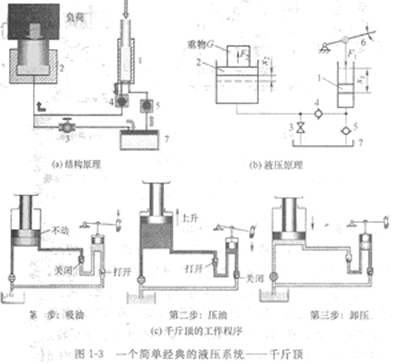

图1-3 一个简单经典的液压系统-千斤顶
1液压泵；2液压缸；3截止阀；4、5单向阀；6操纵手柄；7油箱
