电动试压泵标准,产品质量分等
JB/T 531941999
电动试压泵产品质量分等(内部使用)
1999-12-30 发布 2000-06-01实施
国家机械工业局发布
JB/T 531941999

前言
本标准是对 JB/T 53194—94《电动试压泵质量分等》进行的修订。本标准自实施之日起代替 JB/T 53194—94。本标准的附录 A、附录 B都是提示的附录。本标准由全国泵标准化技术委员会提出并归口。本标准主要起草人:徐领玉、薛胜雄。
文本框: 中华人民共和国机械行业标准  电动试压泵产品质量分等	JB/T 53194-1999 代替 JB/T 53194—94   (内部使用)
范围
本标准规定了电动试压泵(以下简称泵)产品的质量等级、质量等级指标、抽样、质量等级评定及检测方法。本标准适用于额定排出压力至 100 MPa,配带电动机功率至 5.5 kW,工作介质为温度 5~6℃的清水、乳化液或运动粘度不超过 45 mm2/s的油品的电动试压泵。 2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均
为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准昀新版本的可能性。 GB/T 9069—1988往复泵噪声声功率级的测定工程法 JB/T 6913—1993 泵产品清洁度 JB/T 9089—1998 试压泵
质量等级
泵的综合质量分为合格品、一等品和优等品三个等级。 4质量等级指标
泵在符合 JB/T 9089规定和图样要求的前提下,各等级的考核项目、指标和要求按表 1的规定。检测记录表见附录 A(提示的附录)。 5抽样
5. 1   抽样地点在生产厂中抽取经检验合格的泵或在用户处抽取油封期内未开箱的泵。
5. 2   抽样方式采取随机抽样。
5. 3   抽样数量在生产厂内抽样时,当批量不超过 20台时,抽取样品 2台,1台做性能试验, 1台做清洁度检查;
当批量超过 20台时,按批量的 5%抽取样品,但不少于 2台(不足 1台按 1台计)。也可全数检查。 6质量等级评定
6. 1样品的质量等级评定

国家机械工业局 1999-12-30批准                                                                          2000-06-01 实施
JB/T 531941999
样品的各项质量指标全部达到本标准中某一等级的规定要求时,该样品才能评为该等级品,否则按其中某一项所达到的昀低等级评定。
6. 2 抽样检查泵的质量等级评定
泵做抽样检查时,所有样品均达到某一等级时,该批泵才能评为该等级品,否则按其中某一样品的昀低等级评定。
6. 3   全数检查泵的质量等级评定全数逐台检查时,其中一等品率、优等品率达到 80%以上,其余泵不低于合格品时,才能相应地
评为一等品或优等品。 检测方法
7. 1泵的性能检测按 JB/T 9089的规定进行,泵的噪声检测按 GB/T 9069的规定进行。
7. 2泵的主要易损件更换期由生产厂提供的型式试验报告和两份以上的用户使用报告(报告有效期为 2年)确定。用户使用报告的内容和格式见附录 B(提示的附录)。
7. 2. 1 密封副、柱塞更换期的检测
泵密封副、柱塞应按表 1中规定的更换期。在此期间内泵的泄漏量不应超过规定值,但使用时允许调整柱塞填料压盖的压紧力来控制泄漏量,经调整后泵的泄漏量仍超过规定时,则认为该密封副失效。泵在运行中,在其它影响密封副更换期的条件不变情况下,无论怎样调整或更换密封副,泵的泄漏量仍超过规定值,则认为该柱塞失效。
7. 2. 2 泵阀组更换期的检测
泵阀组应按表 1中规定的更换期。在密封副保证规定泄漏量以内,泵的流量明显低于规定要求时,拆检证实属阀线问题不能修复时,则认为阀组失效。
7. 3泵的清洁度检测按 JB/T 6913的规定进行。

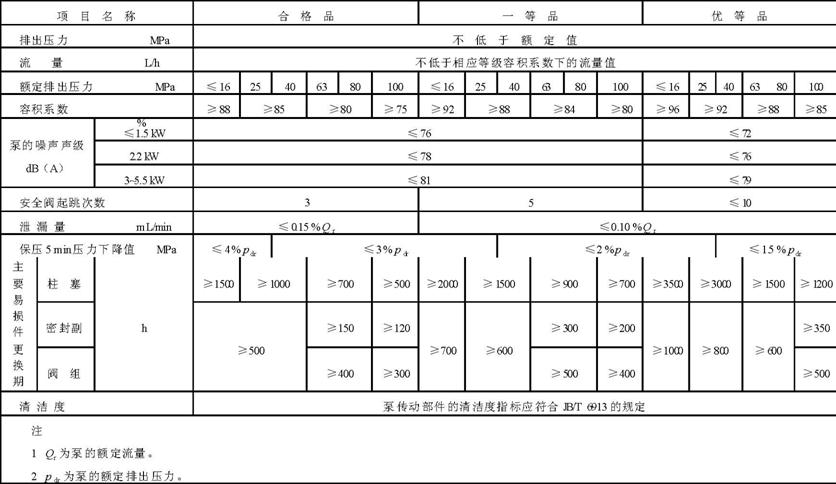

表 1



JB/T 531941999 JB/T 531941999
附录 A(提示的附录)
检测记录
文本框: 制造厂			泵型号及名称		  使用单位			出厂编号		配带电动机 	kW  试验介质			试验介质温度 	℃	配带减速机	  			  序号	指标名	称	标准值	实测值	结论	备注   1 	排出压力 	MPa				   2 	流量	   L/h				   3 	容积系数 	%				   4 	泵效率	 %				   5 	泵噪声声级	 dB( A)				   6 	泄漏量	 mL/3min				   7 	安全阀起跳次数					   8 	溢流阀灵敏度					   9 	保压试验 	MPa/5min 				  10 	密封副更换时间 		h				  11 	柱塞更换时间 						  12 	阀组更换时间 						  13 	清洁度	   mg 				  14 	润滑油温度 	℃				  结论分析:
检测人员签字:检测负责人签字:年月日

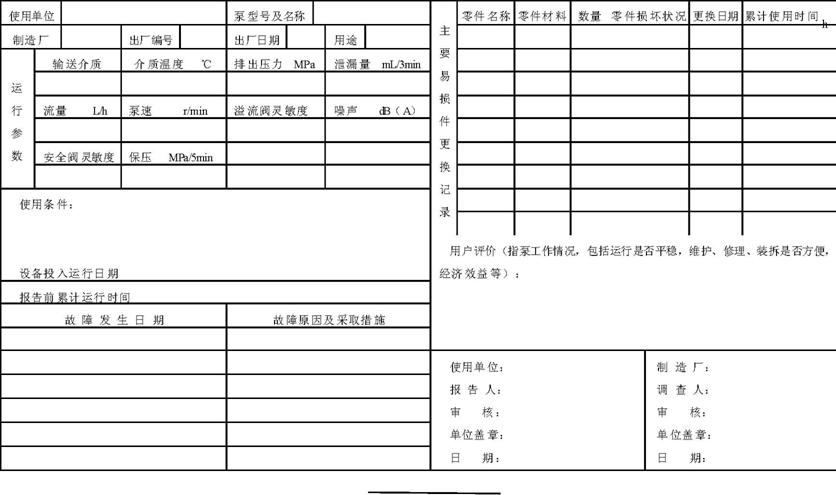

附录 B
(提示的附录)
用户使用报告






JB/T 531941999
JB/T 531941999
中华人民共和国机械行业标准电动试压泵产品质量分等(内部使用) JB/T 53194-1999 * 机械科学研究院出版发行机械科学研究院印刷(北京首体南路 2号邮编 100044)
* 开本 880×1230  1/16  印张1/2字数12,000 2000年 7月第一版  2000年 7月第一次印刷印数 1-500   定价 10.00元编号 991644
